- CCTV는 단순한 녹화 장치가 아니라, 빛의 물리적 신호를 디지털 데이터로 치환하여 범죄를 예방하고 증거를 확보하는 ‘지능형 눈’입니다. 본 칼럼에서는 렌즈의 광학적 원리부터 저장 장치의 아키텍처까지, CCTV란 무엇인가? 작동 원리와 기본 구조 완벽 설명을 통해 보안 시스템의 본질을 해부합니다.
1. CCTV란 무엇인가? 작동 원리와 기본 구조 완벽 설명의 본질
디지털 눈으로 재정의되는 폐쇄회로 텔레비전
CCTV(Closed Circuit Television)는 특정 수신자에게만 영상을 전송하는 폐쇄적 통신 체계이다. 현대의 CCTV는 단순히 영상을 찍어 보내는 수준을 넘어, 광학 센서가 포착한 광자를 전기적 신호로 변환한 뒤 이를 알고리즘으로 분석하는 데이터 사이언스의 집약체다. 렌즈를 통해 들어온 빛은 CMOS 혹은 CCD 센서를 타격하며, 이 과정에서 발생한 전하량이 디지털 수치로 정량화되어 우리가 보는 영상이 된다. 결국 CCTV의 본질은 가시광선과 적외선 영역의 전자기파를 인간이 인지할 수 있는 시각 정보로 재구성하는 변환 프로세스에 있다.
해상도 마케팅에 가려진 센서 크기의 진실
시장에서는 4K, 8MP 같은 화소수만을 강조하며 소비자를 현혹하지만, 이는 본질을 교묘하게 비껴간 마케팅 수사일 뿐이다. 필자가 현장에서 수많은 저가형 장비를 테스트해 본 결과, 화소수만 높고 센서 크기가 작은 카메라는 야간에 노이즈가 폭발하여 식별 불가능한 영상을 내뱉는다. 전문가를 자처하는 이들이 제안하는 저가형 고화소 패키지는 결국 빛이 부족한 환경에서 무용지물이 되는 ‘낮 전용 장난감’을 파는 행위와 다름없다. 진정한 보안은 픽셀의 개수가 아니라, 각 픽셀이 담아내는 빛의 순도에서 결정된다는 사실을 망각해서는 안 된다.
2. 빛을 데이터로 바꾸는 렌즈와 이미지 센서의 메커니즘
CMOS 센서의 디지털 변환과 노이즈 억제 기술
이미지 센서는 렌즈를 통과한 빛을 받아들여 0과 1의 디지털 신호로 바꾼다. ISP(Image Signal Processor)라 불리는 칩셋은 센서에서 올라온 로우(RAW) 데이터를 가공하여 색감을 보정하고 노이즈를 제거한다. 이 과정에서 HDR 기술이 개입하여 밝은 곳과 어두운 곳의 차이를 극복하며, 이는 보안 카메라의 신뢰도를 결정짓는 핵심적인 기술적 지표가 된다.
필자가 모 아파트 단지의 보안 감사를 진행했을 때, 주민들은 고해상도 카메라를 설치했음에도 뺑소니 차량의 번호판을 식별하지 못해 분통을 터뜨리고 있었다. 원인은 ‘셔터 스피드’와 ‘센서 감도’의 부조화였다. 야간에 밝기를 확보하기 위해 셔터 스피드를 강제로 늦춘 설정 때문에, 빠르게 움직이는 차량이 번진 잔상(Motion Blur)으로만 남았던 것이다. 하드웨어 스펙이 아무리 좋아도 소프트웨어적 최적화가 결여된 시스템은 결정적인 순간에 침묵할 뿐이다.
3. 전송 방식의 진화와 네트워크 아키텍처의 구조
| 구분 | 아날로그 HD (CVI/TVI/AHD) | IP 네트워크 카메라 |
|---|---|---|
| 전송 매체 | 동축 케이블 (BNC) | UTP 케이블 (RJ45) |
| 최대 해상도 | 4K (제한적 거리) | 8K 이상 (무한 확장 가능) |
| 설치 편의성 | 플러그 앤 플레이 | 네트워크 설정 필요 (PoE 지원) |
| 신호 지연 | 거의 없음 (Real-time) | 수 밀리초~수 초 발생 가능 |
| 확장성 | 포트 수에 종속됨 | 스위치로 자유로운 확장 |
위 표를 보면 아날로그가 구식으로 보일 수 있으나, 실무 현장의 진실은 다르다. IP 시스템의 가장 큰 맹점은 ‘네트워크 부하’와 ‘보안 취약점’이다. 실제로 백본 스위치 장애 시 전체 보안망이 즉시 붕괴하는 리스크는 IP 방식의 숙명이다. 반면 아날로그는 외부망과 물리적으로 분리되어 있어 해킹 사고의 99%로부터 안전하며, 지연 시간이 0에 가깝다는 점 때문에 카지노 등 초고속 관제 현장에서는 여전히 압도적인 신뢰를 받는다. 기술의 최신성보다 현장의 ‘가용성’을 우선순위에 두어야 한다.

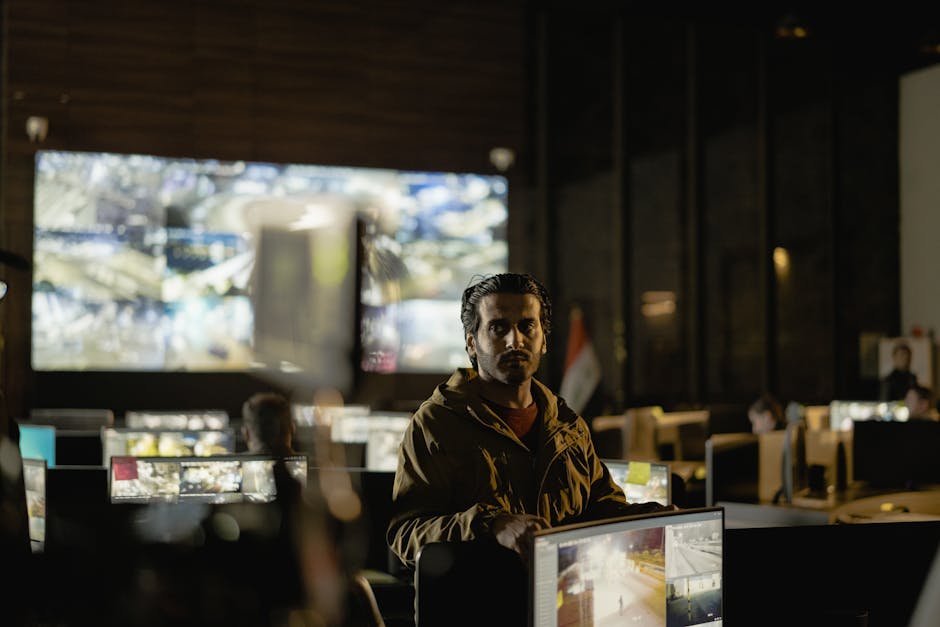

4. 관제 시스템(VMS)과 저장 장치(DVR/NVR)의 역할
영상의 심장부인 DVR과 NVR의 처리 메커니즘
CCTV가 수집한 영상은 저장 장치로 모인다. 저장 장치의 성능은 동시 녹화 채널 수와 처리 가능한 초당 프레임(FPS) 총량에 의해 결정된다. 이 지점에서 당신은 과거에 보안 설비를 구축하며 단순히 견적서의 숫자와 카메라 개수만을 비교해 오지는 않았는지 잠시 떠올려 보시기 바란다. 필자가 현장에서 목격한 가장 흔한 패착은 저장 장치의 처리 용량(Bandwidth)을 초과하는 카메라를 무리하게 연결하여 영상 끊김을 방치하는 것이었다.

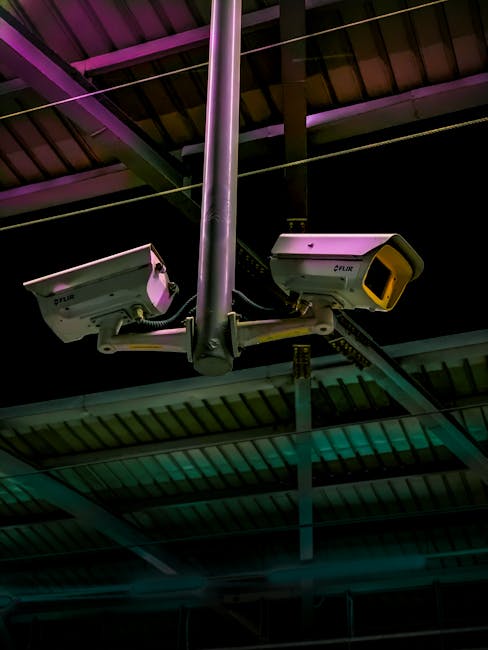

5. 지속 가능한 보안을 위한 유지보수와 설계 전략
24시간 멈추지 않고 쓰기 작업을 수행하는 CCTV 전용 하드디스크(Surveillance Drive)를 사용하지 않는 것은 시스템에 시한폭탄을 심는 것과 같다. 필자는 실제로 일반 PC용 HDD를 사용하다가 정작 사고 발생 시 “데이터 손상으로 복구 불가” 판정을 받고 망연자실해하는 관리자들을 수없이 보아왔다. 연간 고장률(AFR)에서 3배 이상의 차이를 보이는 전용 스토리지는 선택이 아닌 필수다.
질문: CCTV 녹화 영상은 보통 며칠 동안 저장되나요?
답변: 2TB HDD 기준으로 4대의 Full-HD 카메라를 상시 녹화할 경우 약 15~30일 정도 저장이 가능합니다. 다만 압축 코덱(H.265)과 움직임 감지 설정을 최적화하면 동일 용량으로 저장 기간을 2배 이상 늘리는 실무적 기교가 가능합니다.
질문: 야간에 화면이 하얗게 번져서 아무것도 안 보이는데 고장인가요?
답변: 대부분 ‘적외선(IR) 반사 현상’입니다. 렌즈 앞 장애물이나 돔 커버의 먼지가 적외선을 산란시켜 발생하는 문제로, 카메라 각도 조정이나 커버 청소만으로도 식별력을 회복할 수 있습니다.
결국 CCTV란 무엇인가? 작동 원리와 기본 구조 완벽 설명의 핵심은 기술적 이해를 바탕으로 한 ‘관리의 의지’에 있습니다. 아래 질문을 통해 당신의 보안 수준을 점검해 보십시오.
- 장비의 화소수라는 숫자의 함정에 빠져 본질적인 야간 식별력을 놓치고 있지는 않은가?
- 저장 장치의 내구성을 확인하지 않고 단순히 저렴한 견적에만 의존하고 있지는 않은가?
- 사고 발생 시 원하는 시점의 영상을 5분 이내에 인출할 수 있도록 최적화되어 있는가?
