CCTV 낙뢰 대비 방법 (서지 보호 장비)

여름철 불청객인 뇌우가 몰아치는 순간, 당신의 보안 자산은 보이지 않는 거대한 전기적 충격에 무방비로 노출될 위험이 크다. 수백만 볼트의 에너지가 전력선이나 통신선을 타고 역류하는 순간, 내부 회로는 순식간에 타버리며 복구 불가능한 상태에 빠지게 된다. 이러한 치명적인 손실을 막기 위해 CCTV 낙뢰 대비 방법 (서지 보호 장비)에 대한 명확한 이해와 선제적인 기술적 조치는 선택이 아닌 필수적인 생존 전략이다. 필자가 수많은 관제 센터 현장에서 확인한 결과, 낙뢰 피해의 90% 이상은 직접적인 타격이 아닌 주변부의 유도뢰에 의한 과전압 유입에서 비롯되었다는 점은 시사하는 바가 크다. 시스템의 중단 없는 운영을 보장하기 위해서는 단순히 낙뢰를 피하려는 소극적인 태도에서 벗어나, 에너지를 제어하고 소산시키는 능동적인 보호 체계를 구축하는 것이 보안 전문가의 올바른 자세로 해석된다.

전자 장비의 파멸적 재앙: 유도뢰와 서지의 역학 관계

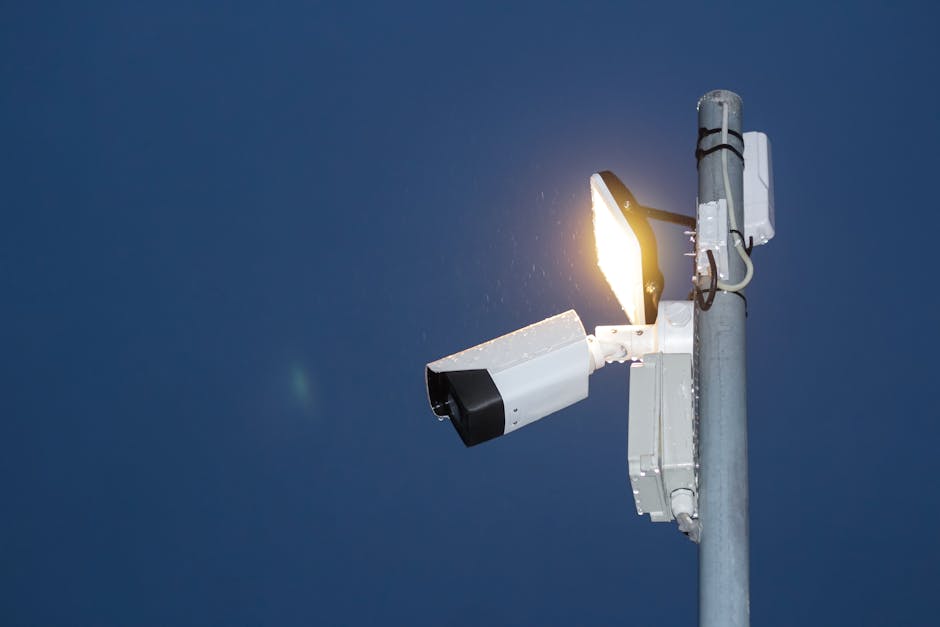

대부분의 관리자는 피뢰침이 모든 것을 해결해 줄 것이라 믿지만, 이는 대단히 위험한 오해에 가깝다. 피뢰침은 건축물 자체를 보호할 뿐, 정밀한 전자 소자가 밀집된 CCTV 카메라와 녹화 장비(NVR/DVR)를 보호하는 기능은 수행하지 못하기 때문이다. 오히려 피뢰침을 통해 흐르는 거대한 전류는 주변 선로에 강력한 자기장을 형성하며 ‘유도 서지’를 발생시키고, 이것이 케이블을 타고 장비 내부로 침투하는 경로가 된다. 낙뢰 에너지는 전원선을 타고 들어오는 경우와 데이터 전송을 위한 동축 또는 UTP 케이블을 타고 들어오는 경우로 나뉜다. 특히 실외에 설치된 폴대형 카메라는 금속 구조물 자체가 거대한 안테나 역할을 하여 공중의 전하를 흡수할 가능성이 높다. 이 과정에서 발생하는 과전압은 반도체 소자의 절연 파괴를 유도하며, 이는 즉각적인 장비 사망으로 이어진다. 따라서 개별 장비마다 전용 서지 보호기(SPD)를 설치하는 것은 예산 낭비가 아니라, 시스템 전체의 가동률을 방어하는 가장 경제적인 투자라는 결론에 도달한다. 당신은 지금까지 낙뢰 대책을 단순히 운에 맡겨오지는 않았는가?

서지 보호 장치(SPD) 선택을 위한 기술적 변별력

CCTV 낙뢰 대비 방법 (서지 보호 장비)를 도입할 때 가장 먼저 고려해야 할 요소는 보호 장치의 규격과 용도에 맞는 분류다. 시중에는 다양한 제품이 존재하지만, 설치 위치와 목적에 따라 그 성능은 천차만별이다.

• 제1종(Type 1) SPD: 낙뢰가 직접 닿을 가능성이 있는 인입구에 설치하며, 거대한 전류 에너지를 견디는 능력이 탁월하다.
• 제2종(Type 2) SPD: 분전반 등에 설치하여 1종에서 걸러진 잔류 서지를 억제하며, 대부분의 CCTV 시스템에서 메인 보호용으로 사용된다.
• 제3종(Type 3) SPD: 카메라 직전이나 NVR 바로 앞에 설치하는 정밀 보호용으로, 미세한 잔류 전압까지 완벽하게 제어하는 역할을 수행한다.
• 복합형(Hybrid) SPD: 전원과 데이터를 동시에 보호하는 장비로, 설치 공간이 협소한 카메라 폴대 내부에 최적화된 형태다.

단순히 높은 전압을 견딘다고 해서 좋은 장비는 아니다. 반응 속도(Response Time)가 나노초(ns) 단위로 빨라야 하며, 제한 전압(Voltage Protection Level)이 보호하려는 장비의 내전압보다 낮아야만 실질적인 보호 효과를 기대할 수 있다. 필자의 경험상 저가형 제품은 한 번의 서지 유입으로 소손되어 일회용에 그치는 경우가 많으므로, 상태 표시창이 있어 교체 시기를 직관적으로 알 수 있는 제품을 선택하는 것이 관리 효율성 측면에서 유리하다.

접지 시스템의 신뢰도가 보안 가용성에 미치는 영향

아무리 고성능 SPD를 장착하더라도 그 에너지를 배출할 ‘통로’인 접지가 부실하다면 무용지물이나 다름없다. 서지 보호기는 과도한 전압을 접지선으로 흘려보내는 일종의 ‘비상구’ 역할을 하기 때문이다. 접지 저항값이 기준치(통상 10Ω 이하)를 초과할 경우, 갈 곳을 잃은 에너지는 다시 장비로 역류하여 보호기 자체와 연결된 기기를 동시에 파괴하는 참사를 초래한다. 현장에서 확인한 많은 사례에서 접지봉 하나만 땅에 박아두고 방치하는 경우를 흔히 본다. 하지만 토양의 습도나 성질에 따라 접지 저항은 수시로 변하며, 시간이 흐름에 따라 접지선이 부식되어 연결이 끊어지는 경우도 허다하다. 따라서 정기적인 접지 저항 측정을 통해 계통의 건전성을 확보하는 과정이 선행되어야 한다. 이는 장비의 고장을 막는 것뿐만 아니라, 낙뢰 발생 시 전위차에 의한 인명 사고를 예방하는 법적 기준을 충족하는 행위이기도 하다.

낙뢰 피해 최소화를 위한 계통별 배선 설계 전략

효과적인 CCTV 낙뢰 대비 방법 (서지 보호 장비)의 운용을 위해서는 물리적인 배선 구조부터 재검토해야 한다. 실외 노출 선로는 가급적 금속관(Conduit)을 사용하여 전자기 차폐 효과를 노려야 하며, 금속관 자체도 반드시 접지가 이루어져야 한다.

위 데이터에서 알 수 있듯이, 가장 완벽한 방어선은 구리선 기반의 통신망을 광케이블(Fiber Optic)로 전환하는 것이다. 광케이블은 전기가 통하지 않는 절연체이므로 외부의 전기적 간섭이나 낙뢰로부터 근본적으로 자유롭다. 장거리 전송이 필요한 대규모 단지나 산악 지형의 보안 설비라면, 초기 비용이 다소 발생하더라도 광전송 시스템을 구축하는 것이 장기적인 유지보수 비용을 획기적으로 낮추는 지름길이다. 이는 단순한 부품 교체를 넘어 시스템의 아키텍처를 진화시키는 전략적 선택으로 평가된다.

기상 이변 시대의 지속 가능한 유지관리 가이드라인

낙뢰 보호 시스템은 설치 후 잊어버리는 소모품이 아니다. 특히 서지 보호기 내부의 소자인 MOV(Metal Oxide Varistor)는 서지를 흡수할 때마다 서서히 열화되며 수명이 줄어든다. 눈에 보이는 파손이 없더라도 여러 번의 작은 서지를 견뎌낸 SPD는 보호 성능이 급격히 저하될 가능성이 높다.

자주 묻는 질문

SPD를 설치했는데도 카메라가 고장 나는 이유는 무엇인가요?

가장 흔한 원인은 접지 불량입니다. 에너지가 빠져나갈 접지 저항이 높으면 SPD가 작동하더라도 전압이 장비로 역류합니다. 또한, 전원선만 보호하고 데이터선을 보호하지 않았거나, 보호 용량을 초과하는 직격뢰를 맞았을 경우에도 고장이 발생할 수 있습니다.

무선 CCTV를 사용하면 낙뢰로부터 안전한가요?

통신선에 의한 유입은 막을 수 있지만, 전원을 공급받는 케이블이 있다면 여전히 서지 위험에 노출됩니다. 태양광과 배터리를 사용하는 완전 독립형 무선 카메라가 아닌 이상, 전원용 서지 보호기는 반드시 갖추어야 합니다.

전문가적인 관점에서 볼 때, CCTV 낙뢰 대비 방법 (서지 보호 장비)의 구축은 단순한 보험 이상의 의미를 지닌다. 이는 예기치 못한 자연재해 앞에서도 보안이라는 본연의 가치를 훼손하지 않겠다는 강력한 의지 표명이다. 시스템의 취약점을 분석하고 적재적소에 보호 장치를 배치하며, 주기적인 점검을 통해 방어벽을 유지하는 일련의 과정이 결합될 때 비로소 당신의 보안망은 완성된다. 지금 즉시 당신의 관리 현장을 점검하라. SPD의 상태 표시등이 녹색인지, 아니면 수명을 다해 붉은색으로 변해 있지는 않은지 확인하는 작은 습관이 거대한 자산 손실을 막는 첫걸음이 될 것이다. 당신의 시스템은 다음 천둥소리에도 의연하게 작동할 준비가 되어 있는가?
당신의 접지 저항값이 마지막으로 측정된 것은 언제인가?
비용 절감을 위해 보안의 가장 기초적인 방어선을 포기하고 있지는 않은가?
